一、概述

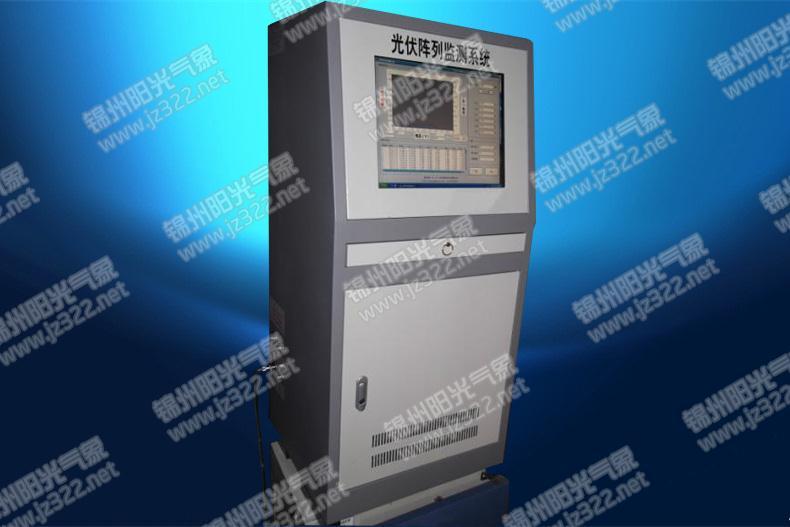

GFDZ-C1 光伏電站陣列監測測試系統是我司聯手北京電力研究所的專家和教授針對IEC相關標準進行研發的。光伏電站陣列戶外測試系統可以對光伏電站跟蹤電站組件的最大功率點并統計總發電量。此光伏電站陣列戶外測試系統最大可以測試容量 1000V、20A。

1、光伏組件戶外測試系統滿足歐洲頒布的組件戶外測試的新標準（提出了組件輸出功率評定的新辦法），在長達一年的時間里測量組件陣列的最大功率點電壓和電流的輸出，同時測試輻照強度和溫度等各要素。

2、光伏組件戶外測試系統可對比分析不同光伏系統的實際發電量和性能。

3、光伏組件戶外測試系統可檢測光伏系統長期發電量，分析發電質量，評價光伏系統設計性能優劣，優化光伏系統設計。

二、功能特點

  1、光伏組件戶外測試系統可進行標準測試條件和標稱工作溫度下的性能、低輻照度下的性能測試，其測試內容：I-V曲線、P-V曲線及九大參數；測試太陽光輻照度和組件溫度；并可轉化為STC下的電性能參數。

  2、光伏組件戶外測試系統可進行組件標稱工作溫度（NOCT）的測試。

  3、光伏組件戶外測試系統可進行組件預曝曬和室外曝曬試驗項目。

  4、光伏組件戶外測試系統可對組件部件進行溫度試驗。

  5、光伏組件戶外測試系統可監測組件發電狀況。

  6、光伏組件戶外測試系統測試結果可自動保存到Excel文件中。

  7、眾多測試監測功能集成于大型智能化測控軟件中。

  8、通過網絡可在線控制測試系統進行試驗。

  9、可輔助進行溫度系數的測量、熱斑耐久、光老化、參考電池校正等試驗。

三、測試參數

  1、組件溫度測試精度：±0.5℃；

  2、環境溫度測試精度：±0.5℃；

  3、輻照度測試精度：±5%；

  4、電壓測試精度：±0.2%FS；

  5、電流測試精度：±0.2%FS；

  6、最大測試功率：20KW(更大可定做)；

  7、風速儀： 風速：±0.2 米/秒(當風速在0～5 米/秒范圍內)＜測量值的3%（當風速＞5 米/秒）風向：±3°。

四、硬件配置

  1、計算機；

  2、光伏行業專用電子負載；

  3、采集卡；

  4、超聲波風速風向儀；

  5、輻照度傳感器及其模塊；

  6、熱電偶及其模塊；

  7、電氣柜；

  8、太陽能支架（固定角度支架，可選配）；

  9、溫升膠水等。

五、產品性能參數

  1、供電電源：220V 50HZ 1KW；

  2、測量的不重復度 ±0.2% （光強不變和溫度不變的情況下）；

  3、測量范圍：電壓 ：0-1000 V 電流 ：0-30A；

  4、軟件界面顯示區包括：IV和PV曲線顯示，轉換結果和實測結果切換按鈕，開路電壓、短路電流和最大功率顯示框。
