一、概述

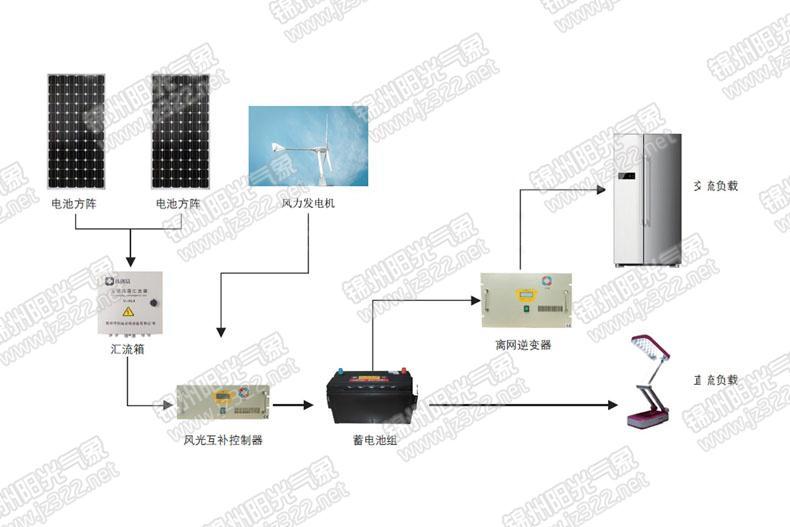

風光互補發電系統主要由風力發電機組、太陽能光伏電池方陣、控制器、蓄電池、逆變器、交流直流負載等部分組成。該系統是集風能、太陽能及蓄電池等多種能源發電技術及系統智能控制技術為一體的復合可再生能源發電系統。

二、產品特點

1、風力發電部分是利用風力轉換為機械能，通過風力發電機將機械能轉換為電能，再通過控制器對蓄電池充電，經過逆變器對負載供電。

2、光伏發點部分利用太陽能電池板的光伏效應將光能轉換為電能，然后對蓄電池充電，通過逆變器將直流電轉換為交流電對負載進行供電。

3、逆變系統由幾臺逆變器組成，把蓄電池中的直流電變成標準的220V交流電，保證交流電負載設備的正常使用。同時還具有自動穩壓功能，可改善風光互補發電系統的供電質量。

4、控制部分根據日照強度、風力大小及負載的變化，不斷對蓄電池組的工作狀態進行切換和調節：一方面把調整后的電能直接送往直流或交流負載。另一方面把多余的電能送往蓄電池組儲存。發電量不能滿足負載需要時，控制器把蓄電池的電能送往負載，保證里整個系統工作的連續性和穩定性。

5、蓄電池部分由多塊蓄電池組成，在系統中同時起到能量調節和平衡負載的兩大作用。它將風力發電系統和光伏發電系統輸出的電能轉化為化學能儲存起來，以備供電不足時使用。

三、技術參數

1、風機功率：2kW,風輪直徑3m，額定轉速100r/min，額定風速8m/s，額定功率3kW，液壓塔架高8m。

2、太陽能電池板：單晶250W×8。

3、蓄電池：12V 100AH×4塊。

4、風光互補控制器：風機額定輸入功率2kW，蓄電池額定電壓 48V，帶RS485通訊。

5、離網逆變器：純正弦波，輸出3kVA/220V/50Hz。

6、上位機監控：遠程實時監測系統信息、曲線顯示、數據庫存儲、歷史報表查詢、存儲、打印。
