TBK11 型全天空成像儀為新一代全天空云量分析系統,擁有獨特的技術優勢,可以在無需遮擋而完全暴露在太陽光照之下清晰地自動記錄全天空云狀分布數據,時空分辨率較高,得到的云量計算結果更精確。可用于監測天氣和云況變化、太陽能產能預報和光伏發電性能評估等,其嵌入太陽能監測系統可以極大增強區域太陽能資源研究和預測的能力。
該系統內置了自主研發的強光干擾抑制算法、衍射光抑制算法、除霧算法、云層識別算法等重要算法,必要時可對各算法的相關參數作出調整,以適應各種極端條件下的天空影像數據識別。
該產品主要由成像部分、環境保護系統組成,成像部分是一款高性能帶魚眼鏡頭的數字成像系統,定時拍攝獲取全天空可見光紅、綠、藍三波段圖像,采樣頻率最短為3秒鐘;環境保護系統是根據不同的外場環境而設計的溫控系統和防雨雪裝置等。
隨著自然科學的發展,云況的觀測正持續被重視。在早期,對于云況的觀測,需要專業人員通過肉眼觀測,并手動記錄觀測結果,而且觀測結果和實際情況存在很大差異。而TBK11全天空成像儀替代了人工觀測,實現了無人值守的對天空全天候自動實時觀測,降低了人力成本、提高觀測精度。
TBK11采用了180°超廣角、高分辨率、全彩傳感器,能夠全自動實時記錄全天空云況信息,并通過先進的圖像AI識別技術及高速云檢測計算模型,高速準確地計算云量信息,進而實現光伏產能預測和光電評估。通過標準網卡接入互聯網,并通過網絡將數據傳送到服務器或者監控電腦上。

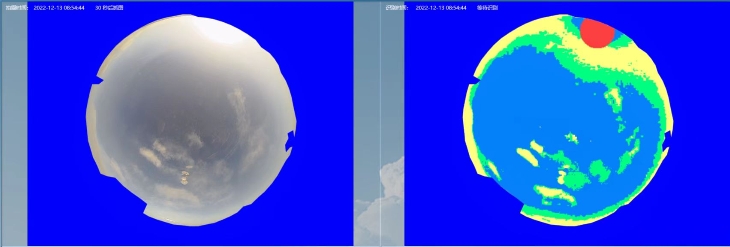

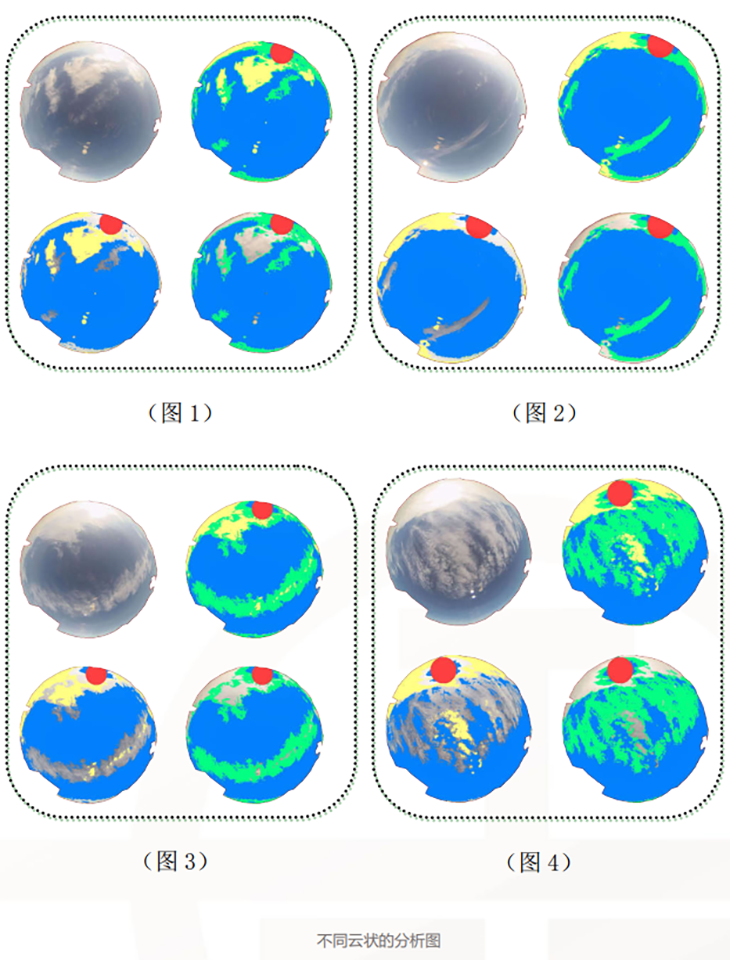

全天空成像儀云圖分析

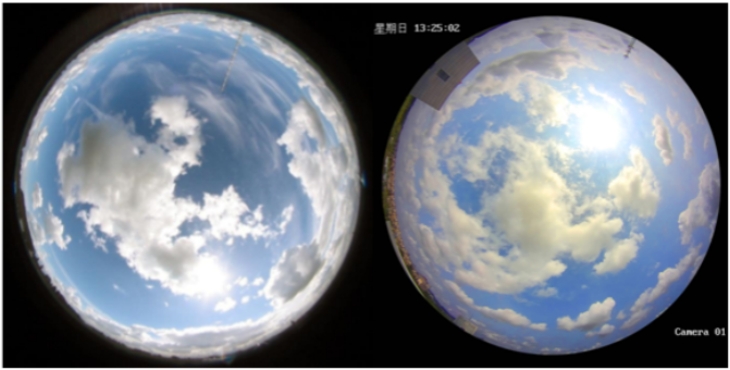

全天空成像儀所拍云圖

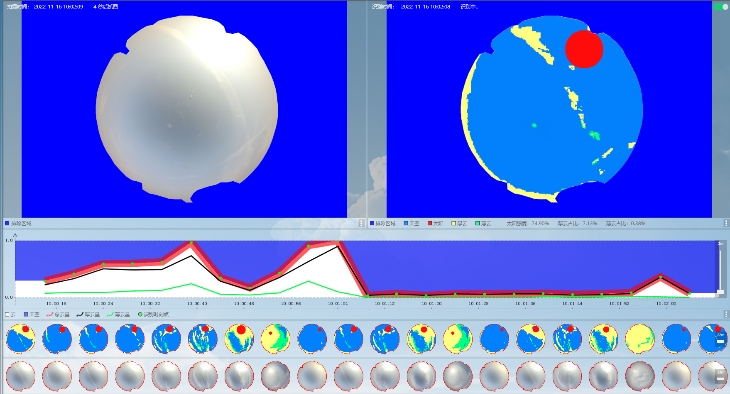

實時云圖分析

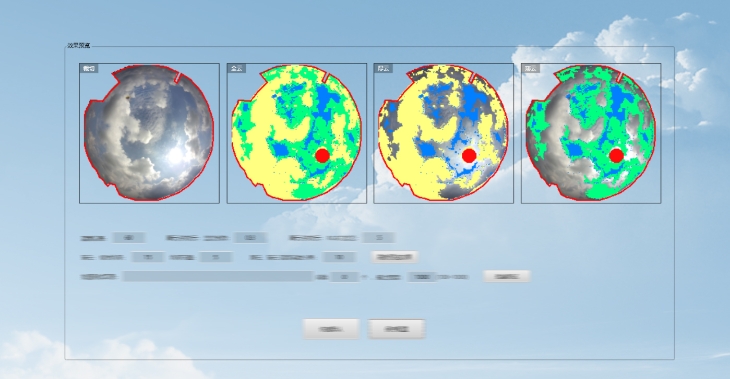

云量識別設置窗口
1. 可以自動進行全天空云量的持續性觀測,時空分辨率較高,得到的云量計算結果較人工目測、衛星探測的結果更精確。
2. 無太陽遮擋裝置,有效記錄全天空云況信息。
3. 設備采用防雨和監控裝置,可以在戶外長期工作,無人值守。
4. 功耗低,體積小,重量輕,便于野外安裝。
5. 設備的最小采集頻率是30秒/幅圖片。
6. 內置電腦主機,無需額外安裝工作站。
7. 可連接網絡,通過終端遠程操作和監控。
8. 設備軟件有云狀檢測、云量占比數據的估算和處理。
l 云量和當前氣象狀態監測
|
全天空成像儀
|
主機
|
內嵌電腦主機/自動曝
|
|
視場角
|
180°
|
|
|
圖像解析度及存儲格式
|
1600x1200pixels,JPEG
|
|
|
采樣頻率
|
可調(最快30s每張圖像)
|
|
|
數據尺寸
|
每天60M(如果10分鐘拍照一次)
|
|
|
操作系統
|
WinXP, Vista, Win7andWin10
|
|
|
通信方式
|
標準以太網(TCP/IP)
|
|
|
軟件
|
分布式操控軟件,可以通過服務器控制多臺成像儀,具有數據存儲、顯示和再處理功能。
|
|
|
防護
|
內置防水通風系統
|
|
|
尺寸及重量
|
20x20x20cm/3kg
|
|
|
防曬罩 (可選)
|
大尺寸太陽防曬罩
|
|
|
供電及功耗
|
12V/1A (加熱裝置開/關:3W/6W)
|
|
|
測云距離
|
0-10km
|
|
|
云量范圍
|
0~100%
|
|
|
分辨力
|
1%
|
|
|
可見光像素
|
≥100 萬
|
|
|
紅外探測波長
|
8-14μm
|
|
|
探測溫度范圍
|
-80℃-25℃
|
|
|
報告周期
|
10 分鐘
|
|
|
測量精度
|
±20%(水平)
|
|
|
能見度
|
≥2km
|
|
|
工作環境參數
|
工作溫度
|
-45℃-+60℃
|
|
工作濕度
|
5%-100%
|
|
|
防護等級
|
IP65
|
|
|
振動
|
GB/T 2423
|
|
|
EMC
|
GB/T 17626
|
|
|
電氣安全
|
GB/T 6587
|
|
|
TBK11 型全天空成像儀
|
其他品牌
|
|
遮陽裝置
|
拍攝云圖無遮擋區域
先進技術,無需遮擋太陽
|
有太陽遮擋
|
|
視場角(度)
|
寬視場角,全天空拍照 180°
|
160°
|
|
圖像分辨率
|
分辨率高,云圖識別更精確
1600 x 1200 pixels 24bit
|
352 x 288 pixels 24bit
|
|
功耗
|
功耗低,適合野外觀測
直流供電 12V@1A
無加熱@3W;有加熱@6W
|
交流供電 220V
無加熱@60W;有加熱@560W
|
|
便攜性
|
質量輕,體積小,方便攜帶
3 kg
20.0 x 20.0 x 20.0 cm
|
約 30 kg
53.0 x 47.8 x 86.9 cm
|
|
鏡面維護
|
長期使用,圖像質量不變
光學鏡面不易磨損
|
鋁反射鏡面長期磨損
|
