氣象環境儀器Meteo Devices
一、產品概述
能見度（VIS,Visibility）是反映大氣透明度的一個指標，氣象行業定義為具有正常視力的人在當時的天氣條件下還能夠看清楚目標輪廓的最大距離。能見度和當時的天氣情況密切相關。當出現降雨、霧、沙塵暴等天氣現象時，大氣透明度較低，因此能見度較差。會對人們出行及生活產生很大影響。測量大氣能見度一般可用目測的方法，也可以使用大氣能見度自動測量儀等儀器進行測量。能見度儀與數據采集處理系統配合使用可以構成能見度觀測站，其可對所在位置的能見度及環境參數信息連續監測與記錄，并通過有線/無線通訊網絡發往控制中心，生成數據報表以供調研。
我公司研發生產的NJD-GZ型能見度監測站廣泛應用在氣象、機場、海洋、交通、軍事、農林、科研教學等領域。
二、工作原理
NJD-GZ型能見度觀測站的工作原理主要是依據對大氣消光系數（或大氣的光衰減系數）的精確測量。根據Koschmider原理，氣象光學視距MOR與消光系數σ之間存在函數關系，只要精確測定σ，就可計算得到MOR值。NJD-GZ型能見度觀測站采用前向散射法測大氣消光系數，通過公式換算得出能見度，其特點是白天夜晚都能工作、使用靈活方便。 觀測站中的能見度儀由穩定的紅外發射光源，高靈敏度、大動態范圍的紅外散射光接收器，信號采集與處理器，控制器，加熱器，電源，調制解調器，防護罩，防腐支架，不銹鋼機箱等部件組成。該觀測站即可用于移動載體，又可以用于固定站點，安裝維護方便，結構簡單，工作穩定性好、可靠性高、能耗低。
三、功能特點
1、可對大氣能見度進行全天24小時連續監測；
2、支持有線RS485/RS232或無線GPRS/RJ45等多種通訊方式；
3、觀測站可擴展環境溫濕度、風向風速、氣壓、雨量、太陽輻射等氣象環境要素的監測；
4、能見度儀窗口鏡頭進行了特殊鍍膜處理，可有效防止污染腐蝕，具有防霧、加熱除霜功能；
5、能見度檢測儀采用特有的下傾角結構設計，能有效防止灰塵、雨雪、陽光的污染，以及車燈等強光直接進入接收光學系統，避免探測區致盲，信噪比下降，保證測量性能；
6、低功耗設計，經過長期運行考驗，儀器工作穩定、可靠；
7、光學單元內部通過消光處理，防止二次雜光干擾，提升測量性能；
8、儀器的通訊接口芯片具有15KV的防靜電保護，在接線操作時可保護電路免受人體靜電的危害；
9、儀器具有防雷措施，其通信接口和電源接口均具有防雷設計，可將雷擊損害降到最低；
10、IP66防護設計，在野外惡劣氣候環境下可以長期使用；
11、能見度儀內部的加熱裝置能防止光學鏡面的結露和霧化現象的產生；
12、數據采集器自帶大容量存儲器，可連續存儲8萬條數據，外接U盤可實現不限量存儲；
13、監測數據可上傳云平臺，實現數據遠程監控，超限報警等功能，還可以多個站點組網監測；
四、技術參數
|
序號
|
名稱
|
參數
|
|
1
|
供電方式
|
DC12V或AC220V
|
|
2
|
測量范圍
|
默認5～10Km，也可選配5m～30km及5m～80km量程
|
|
3
|
準確度
|
±5%
|
|
4
|
分辨率
|
0.1m
|
|
5
|
輸出間隔
|
60秒
|
|
6
|
通訊接口
|
RS485或RS232，標準modbus協議
|
|
7
|
光源波長
|
940nm
|
|
8
|
前向散射測量角
|
33°
|
|
9
|
可靠性
|
平均無故障時間不小于80000小時；
|
|
10
|
數據更新率
|
1/min
|
|
11
|
存儲
|
8萬條數據
|
|
12
|
功耗
|
≤10W
|
|
13
|
固定支架
|
3米固定支架，也可定制
|
|
14
|
防護等級
|
IP66
|
|
15
|
可擴展監測要素
|
環境溫濕度、風向風速、氣壓、雨量、太陽輻射等要素
|
五、軟件監測平臺
陽光智慧云平臺是基于智能傳感器、無線傳輸技術、大規模數據處理與遠程控制等物聯網核心技術與互聯網、無線通信、云計算大數據技術高度融合開發的一套物聯網云服務平臺，集設備在線采集、遠程控制、無線傳輸、數據分析、預警信息發布、決策支持、一體化控制等功能于一體的物聯網系統。用戶及管理人員可以通過手機、平板、計算機等信息終端，實時掌握傳感設備數據，及時獲取報警、預警信息，并可以手動/自動的調整控制設備，最終實現使以上管理變的輕松簡單。

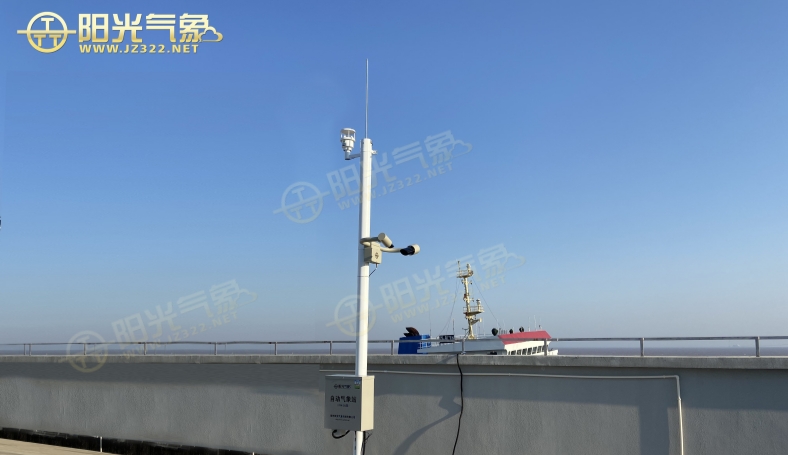

六、工程案例
