太陽輻射儀器

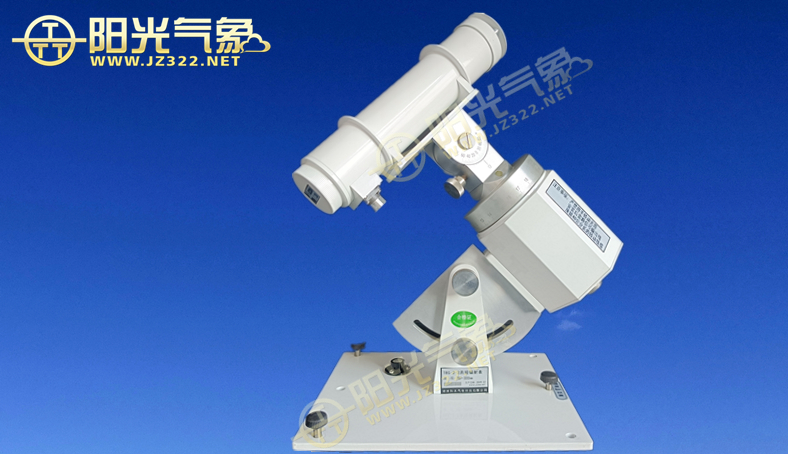

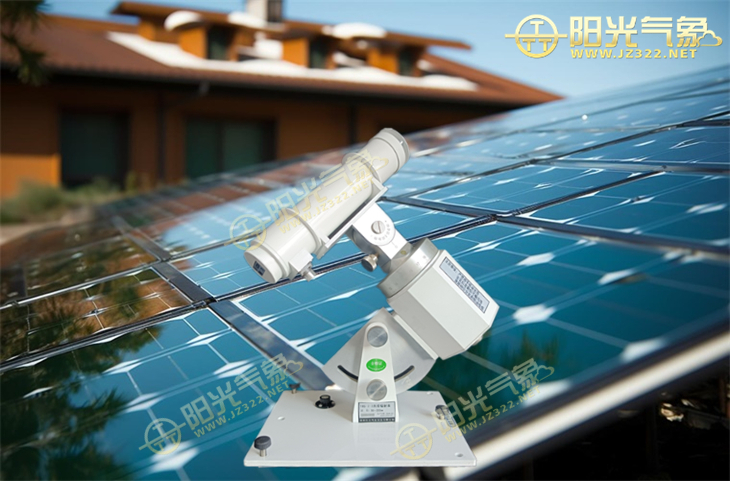

TBS-2-2型直接輻射表
太陽直接輻射表是用來測量垂直太陽表面(視角約0.5°)的輻射和太陽周圍很窄的環形天空的散射輻射，稱為太陽直接輻射，光譜范圍為0.3μm-3μm。該輻射表具有自動跟蹤功能，該跟蹤裝置精度高，一星期內轉角誤差在0.25°以內，既少于一分鐘。
一、產品概述
太陽直接輻射表是用來測量垂直太陽表面(視角約0.5°)的輻射和太陽周圍很窄的環形天空的散射輻射，稱為太陽直接輻射，光譜范圍為0.3μm-3μm。該輻射表具有自動跟蹤功能，該跟蹤裝置精度高，一星期內轉角誤差在0.25°以內，既少于一分鐘。只要正確安裝，既可實現準確的自動跟蹤，操作簡便，精度高。可廣泛應用于太陽能利用、氣象、農業、建筑材料及生態考察等部門。
當太陽直輻射量超過120W／m2時和日照時數記錄儀連接，也可直接測量日照時數。
二、工作原理
TBS-2-2直接輻射表主要由光筒和自動跟蹤裝置組成。光筒內部是由七個光欄、內筒、熱電堆(感應面)、干燥劑筒等組成。七個光欄是用來減小內部反射、構成儀器的開敞角并且限制儀器內部空氣的湍流。在光欄的外面是內筒，用以光欄內部和外筒的干燥空氣密閉，以減小環境溫度對熱電堆的影響。在筒上裝置JGS3石英玻璃片，它可透過0.27-3.2μm波長的輻射光，便于太陽直輻射測量。筒內裝有干燥劑，以防止水氣凝結物生成。
光筒核心部分的感應部件是采用繞線電鍍式多接點熱電堆，其表面涂有高吸收率的黑色涂層。熱接點在感應面上，冷結點在機體內，在線性范圍內產生的溫差電勢與太陽直接輻照度成正比。
自動跟蹤裝置是由底板、緯度架、電機等組成。電機是動力源，用戶可根據要求選擇直流電機或交流電機作為動力源。該表的跟蹤精度與安裝和細心的調整有密切關系，有關詳細說明見產品說明書。
三、功能特點
1、全金屬機身、表面靜電噴塑、防腐蝕能力強；
2、緯度、真太陽時、太陽赤緯角三重刻度校準，保證直表全天精準跟蹤太陽；
3、高精度步進電機，累計誤差小，人工參與少；
4、光熱原理測試太陽輻射，精度高，受環境影響小；
5、采用JGS3石英玻璃片精準過濾太陽光；
6、交直流兩種供電方式；
7、輸出為標準的0-20mv信號，配合變送器可輸出4-20mA或RS485等信號，也可根據用戶需求進行定制化生產；
四、技術參數
|
靈敏度
|
7～14μV／W．m-2
|
|
光譜范圍
|
0.3μm-3μm
|
|
響應時間
|
≤30秒(99%)
|
|
內阻
|
約100Ω
|
|
測量范圍
|
0～2000W/m2
|
|
跟蹤精度
|
24小時小于±1°
|
|
穩定性
|
±2%
|
|
溫度特性
|
±2%(-20℃～+40℃)
|
|
重量
|
5kg
|
|
電源電壓
|
DC 12V ±l5% AC 220V±lO%
|
|
測試精度
|
±2%
|
|
信號輸出
|
0～20mV（與變送器配合可輸出4-3、20mA或RS485信號）
|

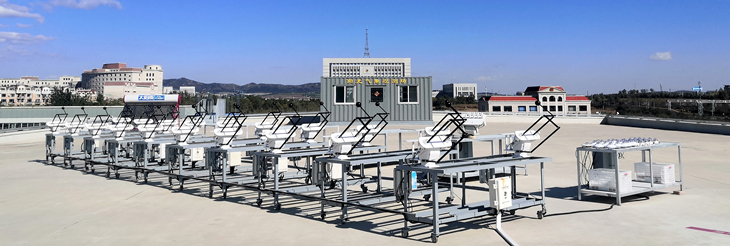

五、太陽輻射觀測場
我公司擁有1500㎡的標準太陽輻射觀測場，場地四周平坦、空曠，無建筑遮擋與人為干擾，完全符合太陽輻射監測儀器對地面觀測場的需求，為太陽輻射傳感器戶外測試和標定提供了標準的測試環境，保證了測試數據的準確性、有效性。

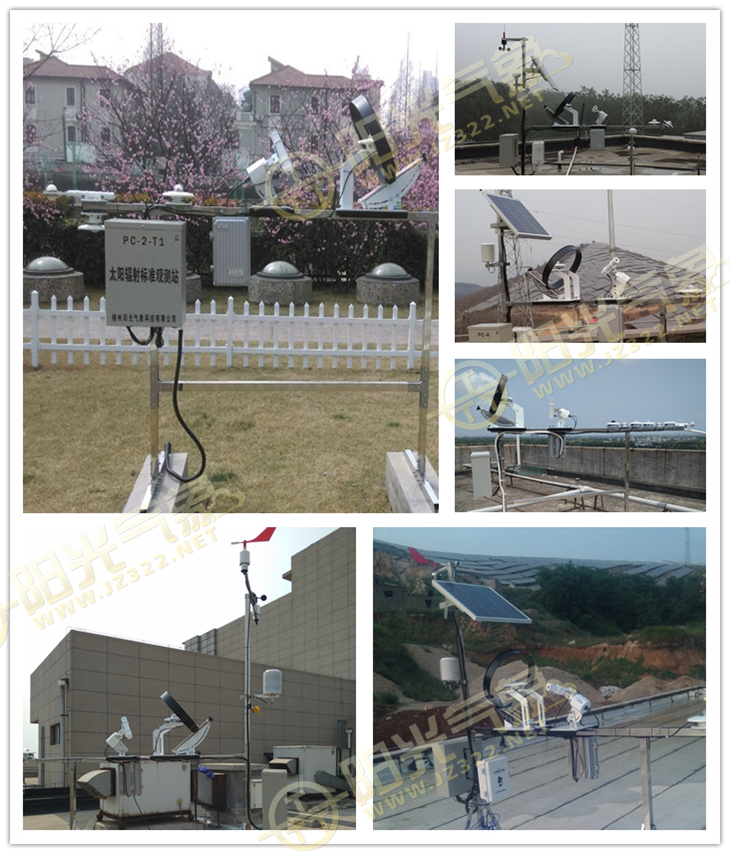

六、應用案例
